★JSNS-150型教學用數顯扭轉試驗機
已于2017年5月10日同時申報國家發明專利和實用新型專利，國家知識產權局專利局已受理。6月21日收到國家知識產權局發來的《發明專利申請初步審查合格通知書》。
τs、τb計算說明：有些教材中，對于塑性材料圓截面試樣橫截面圓周上點的τs、τb計算公式，根據完全塑性假設，要乘以3/4的系數，而國家扭轉試驗標準中不乘以這個系數。本繪圖軟件中τs、τb的計算按國家扭轉試驗標準制作。對于τs、τb計算公式要乘以3/4的系數的用戶，可以按用戶要求修改軟件。

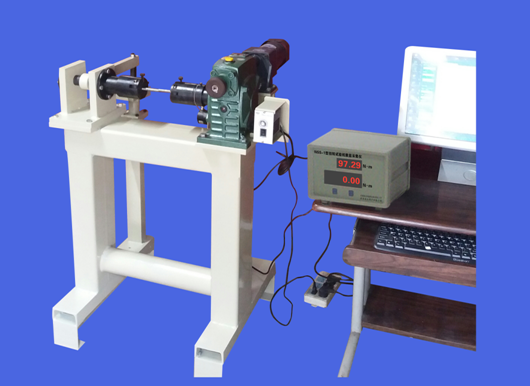

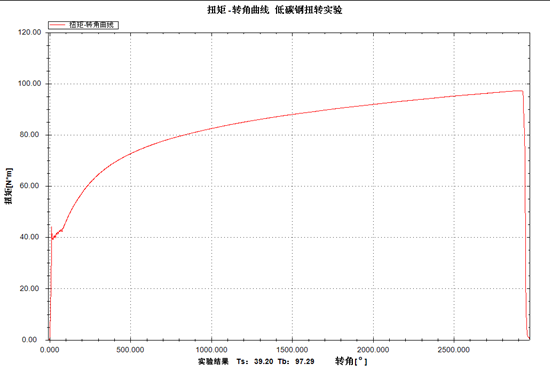

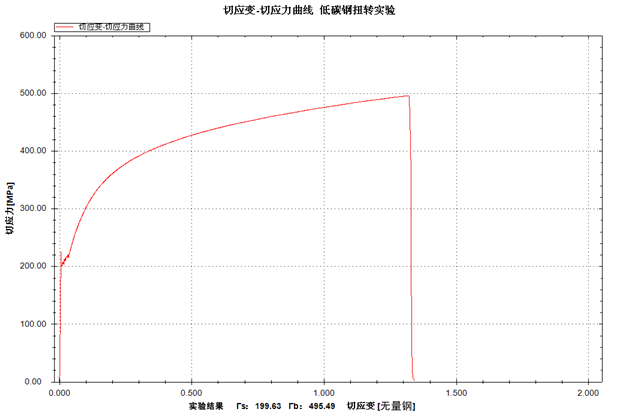

一種結構即簡單又先進、原理直觀、操作方便，造價低廉，能完全滿足教學扭轉實驗的測量、顯示、計算、記錄、繪圖、保存要求的教學用數顯扭轉試驗機。最大扭矩150N•m，采用220V單項變速電機與蝸輪減速機組合電動加載，力臂與壓力傳感器組合測扭矩，旋轉編碼器測扭轉角；配有扭轉試驗機數顯采集儀、電子計算機和扭轉實驗專用軟件，在扭轉試驗機數顯采集儀的前面板上大數字顯示扭矩的即時值和最大值，便于多名學生觀看；扭轉試驗機數顯采集儀將采集的信號傳遞給電子計算機，在電子計算機上操作扭轉實驗專用軟件，可以繪制并動態顯示扭矩—扭轉角曲線圖、扭轉試樣橫截面圓周上點的切應力—切應變曲線圖，記錄屈服扭矩、最大扭矩，計算、記錄屈服點切應力、最大切應力，保存所有實驗結果，并可隨時打印。整機重量約100Kg,外形尺寸長×寬×高=800×550×1100mm3。直接放到大致水平的地面上即可進行實驗。
附圖及操作說明

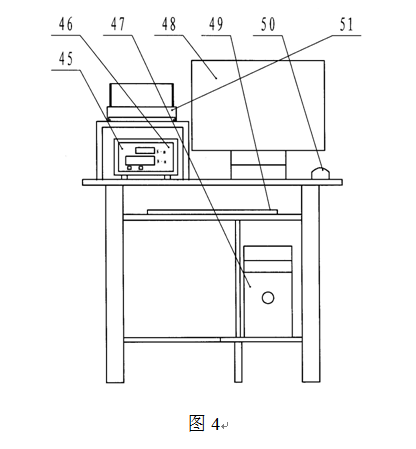

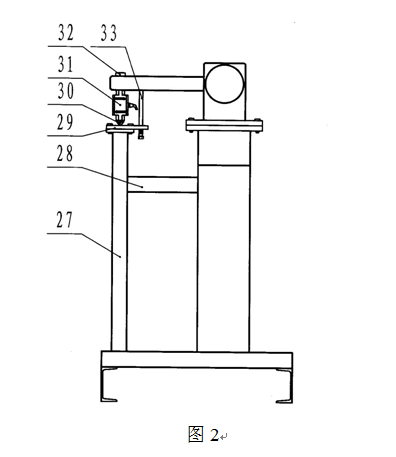

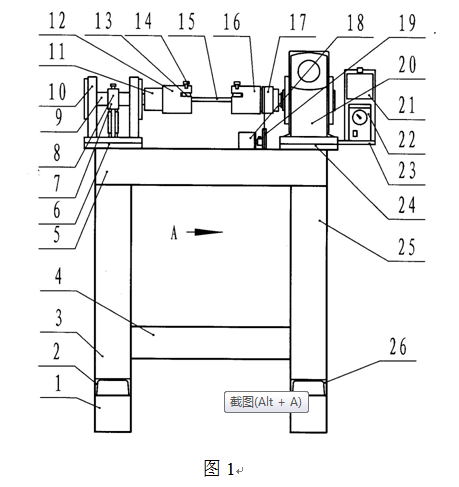

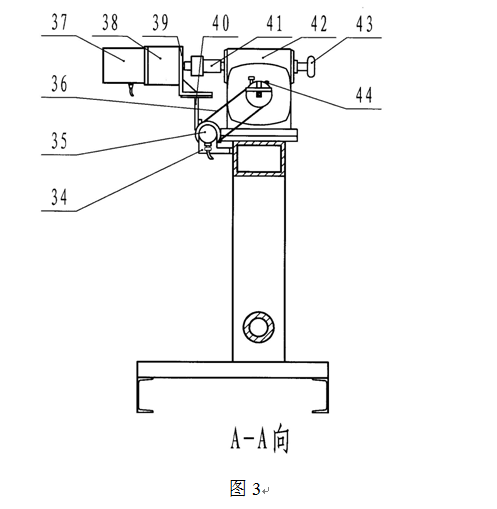

圖1為主體的主視結構示意圖，圖2為圖1左部分的左視圖，圖3為圖1的A向視圖，圖4為顯示記錄組件的示意圖。
圖中：1、機架，2、左底座，3、左立柱，4、橫向連接管，5、座梁，6、左座板，7、扭矩測量組件，8、力臂，9、力臂軸，10、力臂軸軸承座，11、夾頭組件，12、左夾頭，13、夾頭封板，14、夾頭封板固定螺釘，15、扭轉試樣，16、右夾頭，17、轉角線輪，18、扭轉角測量組件，19、編碼器線輪，20、變速加載組件，21、倒順開關，22、調速器，23、調速器座，24、右座板，25、 右立柱，26、右底座，27、小立柱，28、小橫梁，29、傳感器頂板，30、傳感器頂頭，31、壓力傳感器，32、傳感器固定螺栓，33、力臂限位桿，34、編碼器座，35、旋轉編碼器，36、線輪繞線，37、變速電機，38、變速電機專用減速機，39、直角拐板，40、變速電機座? 41、萬向聯軸節，42、蝸輪減速機，43、手輪，44、夾頭封板軸，45、顯示記錄組件，46、扭轉試驗機數顯采集儀，47、電子計算機主機，48、液晶顯示器，49、鍵盤，50、鼠標，51、打印機。
操作方法
將扭轉試驗機數顯采集儀和調速器的開關按到“關”的位置，再接好所有的數據線和電源線；將倒順開關旋到“順”的一擋，打開調速器開關，變速電機開始工作，帶動右夾頭轉動，用調速器調到合適的轉速，當右夾頭的方槽開口與左夾頭的方槽開口差不多對齊時，關閉調速器，用手輪微調，使右夾頭的方槽開口與左夾頭的方槽開口完全對齊，打開夾頭封板，將扭轉試樣的兩端分別放入右夾頭的方槽開口與左夾頭的方槽開口里，關上夾頭封板，扭緊夾頭封板固定螺釘，完成扭轉試樣的裝夾；打開扭轉試驗機數顯采集儀，待檢索完畢穩定后，按“清零”按鈕和“復位”按鈕清零；打開電子計算機，待液晶顯示器穩定后，雙擊液晶顯示器的軟件鏈接圖標，彈出顯示窗口，按軟件說明進行繼續操作；旋轉調速器的調速按鈕，調到盡量低的轉速，打開調速器開關，即開始對試樣扭轉加載，力臂受到作用，使固定在其端頭的壓力傳感器受到壓力而產生信號，同時旋轉編碼器也產生扭轉角信號，兩信號都傳入扭轉試驗機數顯采集儀，扭轉試驗機數顯采集儀同步顯示即時扭矩和最大扭矩，電子計算機進行同步計算、繪圖和顯示；有屈服點的扭轉實驗在過了屈服階段后，應通過調速器將扭轉速度調大，以加快實驗；加載結束時關閉調速器，再進行相關的操作，完成結束工作，關閉所有電源。
大連欣力試驗設備有限公司
2017年7 月
